Peralatan Konstruksi Jalan Beton

Spesifikasi:

AHT4000/AHT6000/AHT8000/AHT7500S

* :Secara opsional, lebar perkerasan dasar adalah 2500 mm atau 3500 mm, dan lebar perkerasan diperlebar dengan interval 250 mm atau 300 mm.

Disesuaikan oleh pelanggan menurut kebutuhan konstruksi sesungguhnya.

**:pilihan 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

pilihan2--TAD850VE, Volvo160kW/2200rpm.

***:pilihan -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

Semua informasi dan spesifikasi benar pada saat dicetak dan dapat berubah tanpa pemberitahuan sebelumnya.

Fitur

一,Karakteristik Kinerja:

AHT4000/6000Mesin pengaspalan beton /8500/7500S digerakkan sepenuhnya secara hidrolik, kontrol komputer terpusat dengan pemantauan waktu nyata dan diagnostik mandiri, serta sistem perataan dan keterlacakan otomatis.

● TINJAUAN UMUM

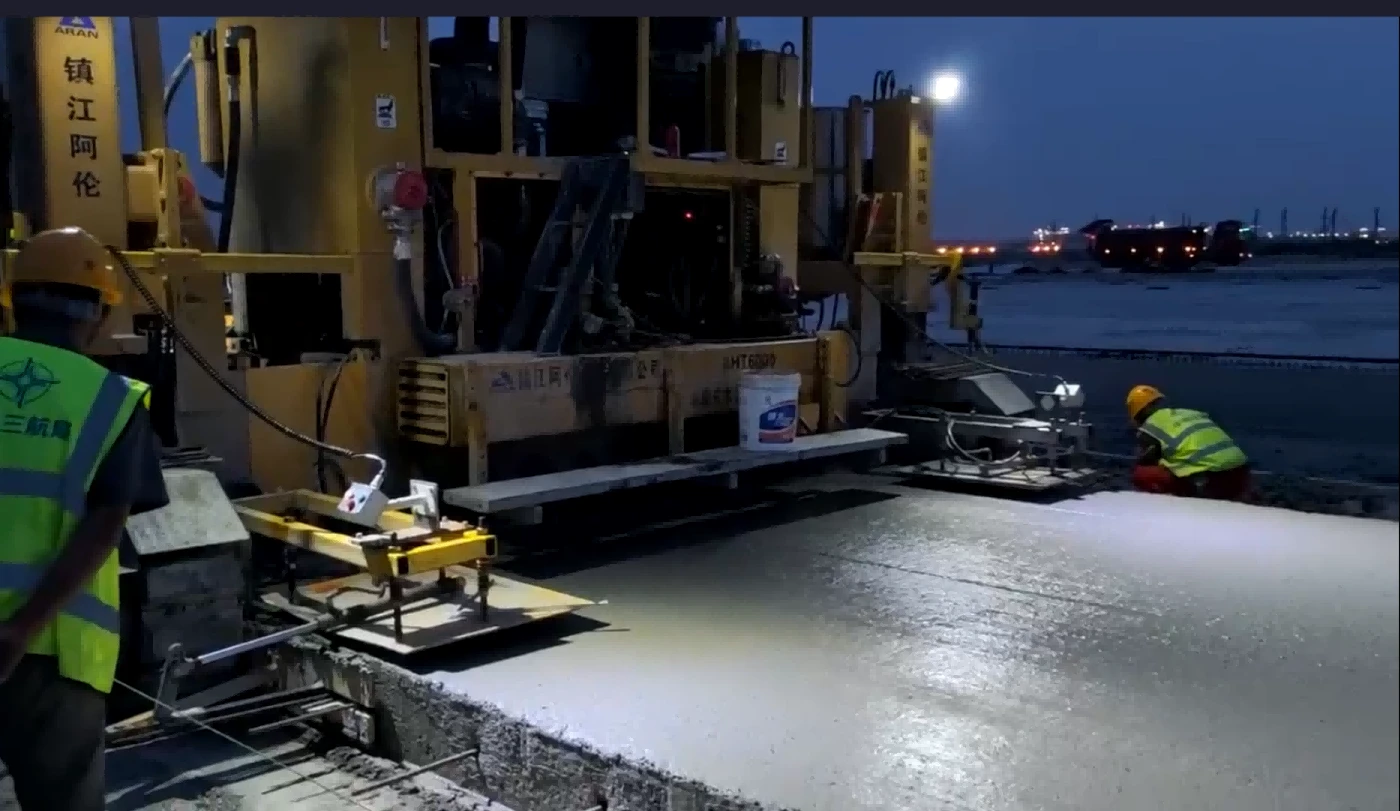

Mesin berstandar tinggi, inovatif, canggih dan praktis ini adalah peralatan khusus untuk konstruksi jalan beton dan perkerasan persegi & bandara.

●PERKERASAN BETON SLIPFORM YANG SANGAT FLEKSIBEL

Mesin paving slipform beton ini dapat secara presisi mengaspal jalan beton standar dengan lebar mulai dari 3,5 m dan ketebalan hingga 450 mm.

●SISTEM MANAJEMEN MESIN YANG EFISIEN

Pengaturan mode ECO secara otomatis menyesuaikan daya mesin untuk memastikan konsumsi bahan bakar diesel yang hemat bahan bakar dan emisi kebisingan yang rendah. AHT6000/8500/7500S dilengkapi dengan mesin VOLVO TAD552VE/TAD851VE/TAD852VE, yang dilengkapi teknologi mesin canggih dan berkinerja tinggi (daya keluaran hingga 210 kW/290HP) yang memenuhi standar emisi EC Stage IIIA.

●SISTEM PENGENDALI DAN PENGGERAK PRESISI TINGGI

Sistem perataan dan pelacakan otomatis untuk memastikan kerataan, kelurusan, dan kelancaran perkerasan di tikungan jalan. Sistem kontrol cerdas dan sistem kemudi antiselip untuk pengoperasian yang sangat mulus memastikan kelurusan perkerasan beton yang akurat.

●MEKANISME PEMADATAN BETON

Paving block dilengkapi dengan penggerak vibrator hidrolik, dengan 14 sambungan hidrolik standar (opsional: 9 atau 18). Operasi simultan berupa penyebaran, pengikisan, penggetar, pemadatan, dan pengekstrusi pada saat yang sama saat mengaspal lapisan pendukung dan jalan beton.

●DESAIN MESIN YANG KUATadanTAHAN LAMACETAKAN PAVING

Desain yang kokoh menjamin pengaspalan beton presisi dengan hasil tinggi yang konsisten di bawah kondisi lokasi yang sulit. Paver ini dapat kompatibel dengan cetakan paving metrik seri 8,5 m (atau 9 m). Seri 3,5 m hingga 8,5 m dilengkapi sol aus sebagai standar dan dapat dilengkapi dengan profil mahkota opsional.

●ERGONOMI DAN PENANGANAN YANG SEMPURNA

Platform operator memiliki desain ergonomis, konsep pengoperasian yang mudah digunakan, dan visibilitas yang luar biasa, penggerak hidraulik independen penuh, komputer mikro dengan layar dan kemampuan diagnostik mandiri. Dirancang secara ergonomis dengan kontrol cerdas untuk kenyamanan dan kemudahan pengoperasian.

●DESAIN MESIN MODULAR PENUH

Desain yang sepenuhnya modular memungkinkan modifikasi dan peningkatan yang fleksibel dengan opsi baru sesuai dengan kebutuhan pengguna. Dimensi yang ringkas dan persyaratan retrofit yang minimal memastikan pemuatan yang mudah dan transportasi yang ekonomis. Penyisip batang dowel atau balok osilasi dan super smoother dapat tetap terpasang pada mesin selama transportasi.

Fesifat (9)

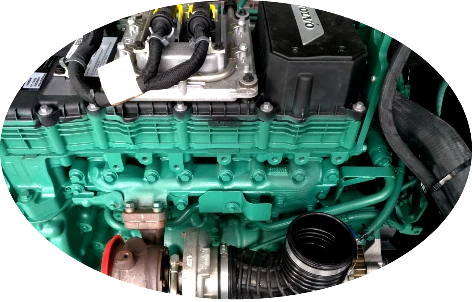

Mesin

Mesin berpendingin air Volvo / Cummins, reservasi torsi tinggi yang kuat,

konsumsi bahan bakar rendah, emisi sesuai dengan lingkungan Eropa.

Perangkat Getaran – Frekuensi super tinggi, getaran kuat, kepadatan paving sisi atas yang tinggi

Sistem Perataan Otomatis – Sistem perataan dan pelacakan otomatis memastikan kerataan permukaan paving dan kelurusan jalan.

Pelat Pengikis – Dua silinder hidrolik untuk mengendalikan kuantitas beton yang masuk ke dalam cetakan, yang dapat naik turun secara keseluruhan atau naik turun secara independen baik di sisi kiri maupun kanan.

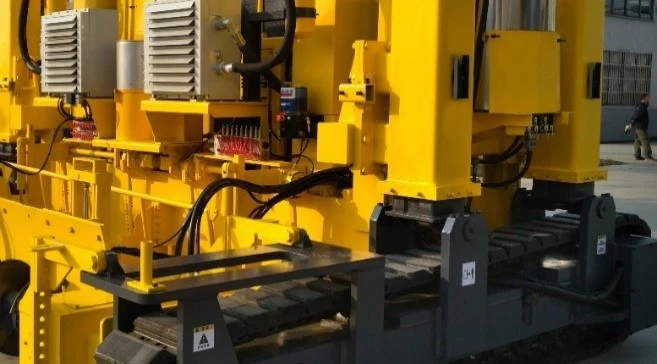

Sistem Perjalanan

Dua perayap penggerak hidrolik dan kontrol komputer mikro memastikan kecepatan konstan yang telah ditetapkan, berjalan di garis lurus yang benar, dan kemudi yang mulus di tikungan

Desain Ergonomis dan Konsep Pengoperasian yang Sempurna

Platform operator yang dirancang secara ergonomis menampilkan konsep pengoperasian yang mudah digunakan dan visibilitas yang luar biasa, yang membuat pekerjaan lebih mudah bagi operator.

Pelumasan Terpusat

Pelumasan terpusat dapat dilakukan secara otomatis. Mengisi gemuk pelumas ke komponen bersuhu tinggi dan penggerak, memperpanjang periode keausan secara efektif, sangat meningkatkan keandalan pemadatan dan pengumpanan.

PERALATAN STANDAR ATAU OPSIONAL

1. Vibrator Hidrolik

Paver dilengkapi standar dengan 14 sambungan hidrolik untuk memberi daya pada vibrator hidrolik (9 atau 24 tersedia secara opsional)

2. Penyisip Bilah Sisi Terpisah

Penyisip batang pengikat samping yang dipasang di kedua sisi secara otomatis memasukkan batang pengikat untuk mengaspal perkerasan jalan yang berdekatan

3,Penyisipan Batang Pengikat Longitudinal (Hanya untuk AHT8500/ SF7500S)

Batang pengikat memanjang dimasukkan secara otomatis untuk mencegah pelat bergeser terpisah pada sambungan memanjang.

4, Opsional SUPER HALUS

Super halus terbuat dari bahan berkualitas tinggi memastikan kualitas permukaan yang sempurna

5, Penyisip sinar osilasi opsional (Hanya untuk AHT7500S)

Balok osilasi tugas berat bertenaga eksentrik dengan fungsi pengangkatan otomatis saat mesin berhenti dapat menghilangkan segala ketidakrataan pada permukaan perkerasan beton.

6, Penyisipan DBI opsional (Hanya untuk AHT7500S)

Pemasang batang dowel ekstensif (DBI) yang dipasang pada rangka mesin (Hanya untuk AHT7500S) memiliki fungsi penyisipan otomatis opsional yang dapat menyisipkan batang dowel ke posisi yang tepat.

KELEBIHAN PAVER SLIPFORM SERI AHT4000/6000/8500/7500S

1. Mesin Kuat

Mesin yang bertenaga menjamin pengaspalan beton yang efektif dalam rentang daya dan torsi yang optimal setiap saat.

2. Manajemen Mesin Eco Mode yang Dioptimalkan Kinerjanya

Mode ECO dapat secara otomatis menyesuaikan output mesin berdasarkan persyaratan kinerja untuk menjamin efisiensi mesin yang optimal, konsumsi solar yang ekonomis, dan emisi kebisingan yang rendah.

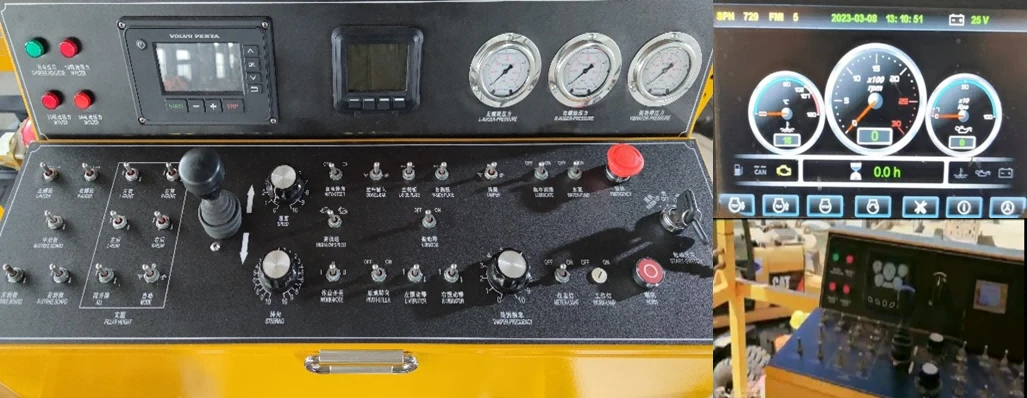

3. Konsep Operasional Terstandar, Dioptimalkan Secara Ergonomis, Panel Kontrol Terorganisir Secara Jelas

Dengan layar canggih dan simbol yang jelas dan netral terhadap bahasa, panel kontrol mendukung operasi di lokasi yang produktif. Konsep operasi yang terstandarisasi dan mudah dipahami yang digunakan pada berbagai model menawarkan efek sinergi yang lebih baik.

4. Akses mudah ke titik pemeliharaan dan pemeriksaan meminimalkan kebutuhan pemeliharaan.

5. Sistem kendali mesin berkualitas tinggi yang menggunakan perangkat lunak milik ZJAR PAVING meningkatkan keselamatan pengoperasian dan jangkauan aplikasi mesin paver.

6. SISTEM DIAGNOSTIK LAYANANWIDIAG

ZJAR PAVER, sistem diagnosis layanan dengan antarmuka standar, memungkinkan teknisi untuk dengan cepat memecahkan masalah kesalahan langsung di lokasi.

7. Sistem Kontrol Kemiringan Transversal

Teknologi kontrol kemiringan melintang elektronik inovatif yang dikembangkan oleh ARAN secara signifikan mengurangi waktu respons mesin, menghasilkan efek pengaspalan yang diinginkan.

8. Penyesuaian Kecepatan (Pengaturan kecepatan dan jalannya mesin)

Penyesuaian kecepatan yang dibantu komputer pada setiap unit lintasan memungkinkan spesifikasi dipatuhi dengan presisi yang sangat tinggi, bahkan saat mengaspal di tikungan.

9. Konversi Cepat Selama Transportasi dan Transportasi Mudah

Upaya minimal yang diperlukan untuk mengubah paver selama pengangkutan mengurangi biaya pengoperasian. Kemampuan manuver dan dimensi mesin yang ringkas memudahkan pengangkutan.

Adegan Aplikasi:

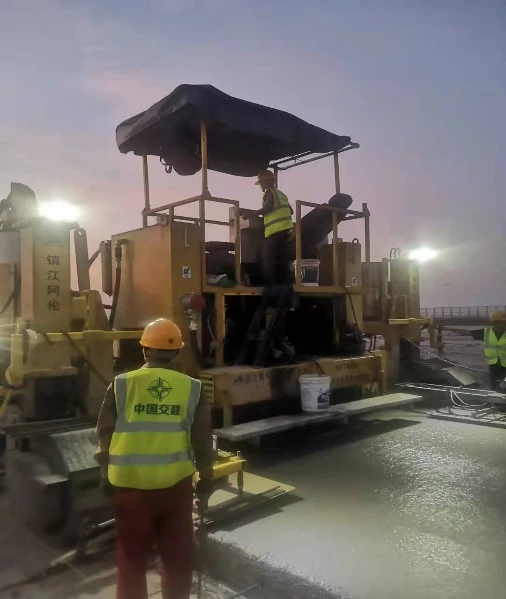

Pemandangan Pembangunan Alun-alun dan Bandara

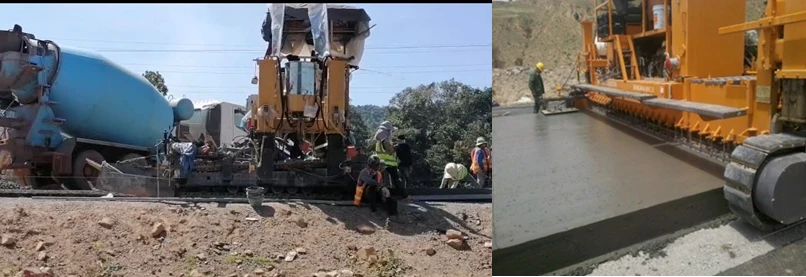

Pemandangan Pembangunan Jalan dan Terowongan

pembentukan satu langkah dengan sudut dan tepi yang baik dan rapi

Pengoperasian yang tepat dengan sistem perataan otomatis menghasilkan permukaan perkerasan yang sangat rata.

Di banyak wilayah di Asia Tenggara, pemasangan kasa baja diharuskan di dalam perkerasan beton.

Dan beberapa proyek memerlukan batang pengikat longitudinal untuk ditempatkan dalam cetakan beton, yang juga dapat ditempatkan terlebih dahulu secara manual.

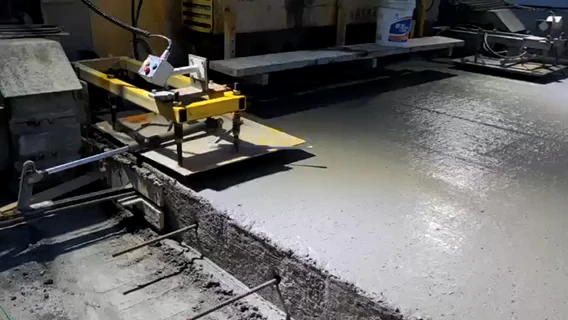

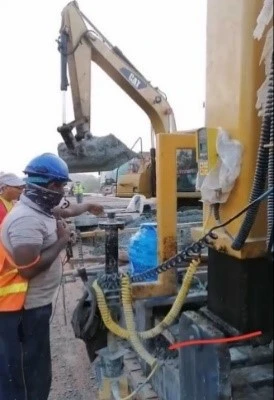

Penerapan mekanisme untuk memasukkan batang penarik secara otomatis

WbekerjaPringkasan:

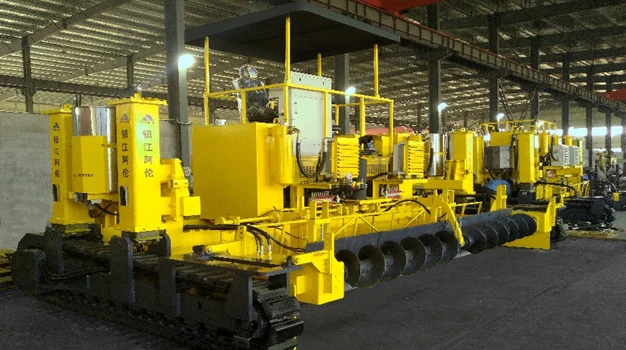

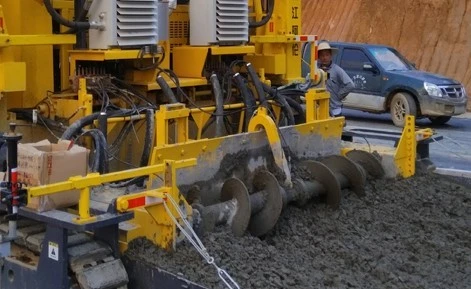

Beton dituang dengan campuran beton di depan penyebar; Paver bergerak maju dengan kecepatan tertentu; Mekanisme kerja mulai bekerja. Penyebar sekrup memisahkan beton yang terkumpul di arah kiri dan kanan dan mendistribusikannya secara merata di depan pengikis. Ketinggian pengikis sementara dapat disesuaikan secara hidrolik untuk mengikis beton semen hingga ketebalan pra-pengaspalan yang diinginkan. Batang getar plug-in frekuensi variabel bergetar pada frekuensi tertentu untuk mengeluarkan udara yang tercampur dalam beton selama proses pencampuran, dan kemudian menghilangkan porositas.

Konstruksi Persegi

.

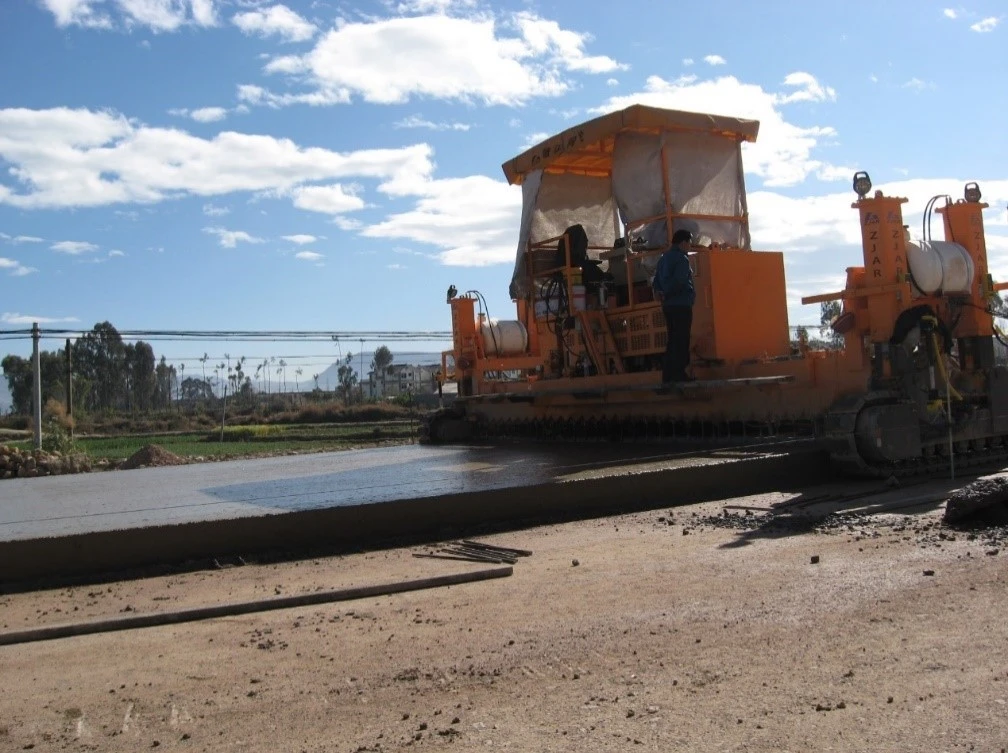

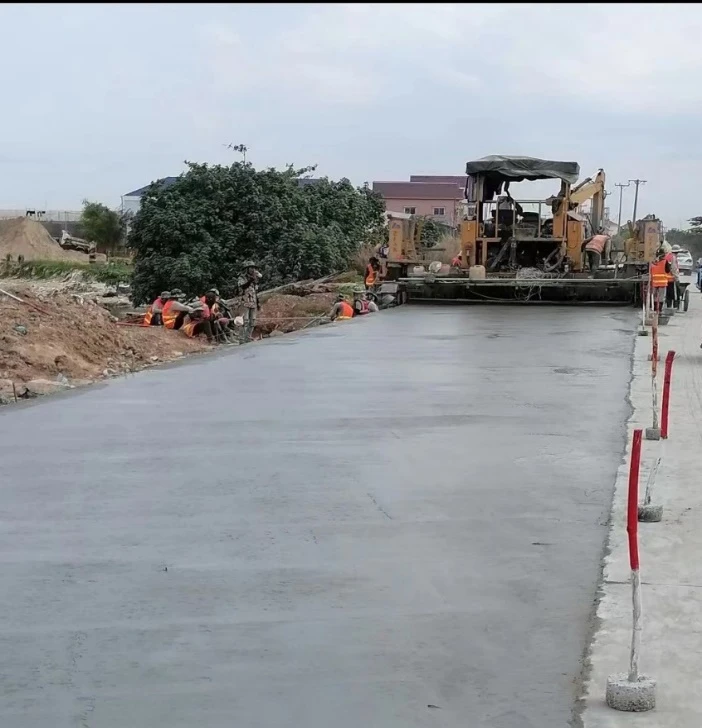

Konstruksi jalan perkotaan di Asia Tenggara, di mana setengah dari perkerasan jalan masing-masing diaspal

Dalam waktu yang sangat singkat, beban kerja pengaspalan jalan beton dengan cepat diselesaikan melalui konstruksi berintensitas tinggi. Di Kamboja

Kualitas konstruksi dan efisiensi kerja yang meningkat pesat mendapat pujian tinggi dari pemilik lokal

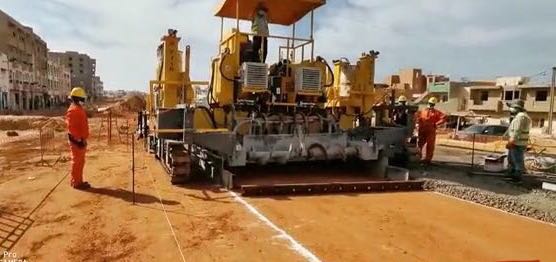

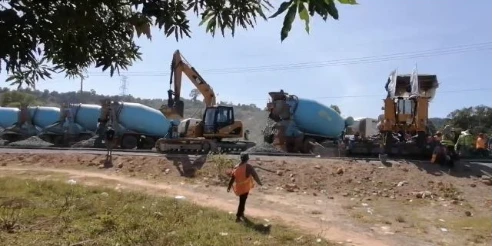

Pemandangan konstruksi di Afrika di Nigeria, Madagaskar, Senegal, dan Mauritius

Operasi pengaspalan yang terkoordinasi, menghasilkan efisiensi kerja yang tinggi

Konstruksi pengaspalan, jika Anda perlu menghindari rintangan, beberapa bekisting beton sederhana diperlukan untuk menyelesaikan pengaspalan ulang.

Jalan Raya Kelas 1 di Puerto Princess, Filipina

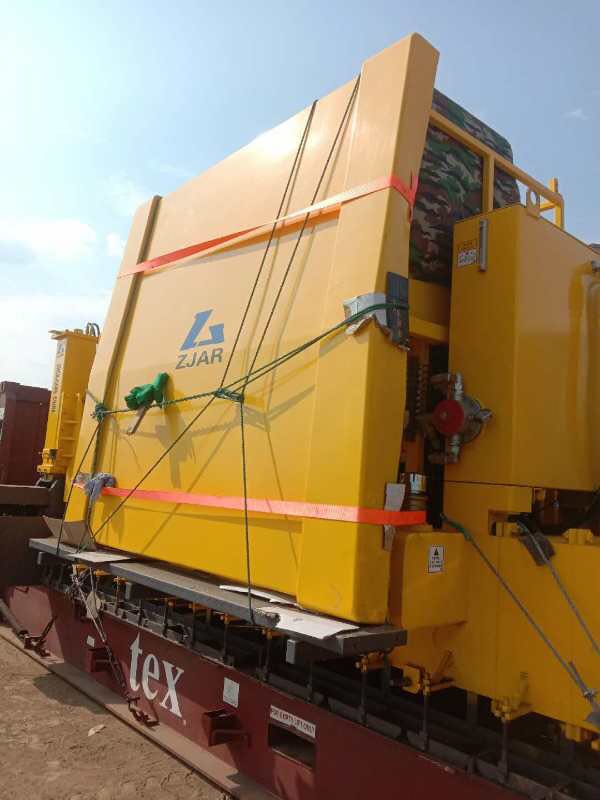

Dua Pilihan Pemuatan untuk Transportasi Laut:

Tidak perlu melepas komponen besar; seluruh mesin dikirim dalam kontainer rak datar; saat diangkut ke lokasi, mesin dapat berfungsi setelah memasang sejumlah kecil aksesori, seperti yang ditunjukkan pada Gambar di atas.

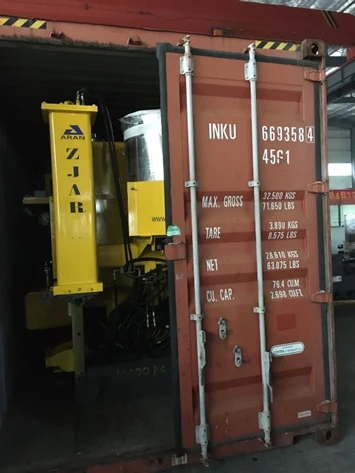

Bongkar jalur perayap menjadi beberapa bagian kecil yang terpisah dan masukkan ke dalam kontainer secara berurutan. Saat dikirim ke lokasi kerja, banyak pekerjaan perakitan yang perlu dilakukan sebelum dapat mulai dibangun.

Memuat untuk transportasi darat:

Pemuatan barang untuk transportasi darat: Angkat paver ke trailer platform

Pasang paver ke trailer platform dari rangka penopang berjalan khusus yang dipasang di samping.

Transportasi jalan jarak jauh dengan trailer datar

Sertifikasi ISO Sertifikasi CE

Layanan purna jual:

Melalui kerjasama, integrasi dan reorganisasi, Perusahaan ARAN meningkatkan kekuatan komprehensifnya, dan membentuk mekanisme pengembangan lompatan maju yang baru.

Perusahaan ARAN akan sejalan dengan konsep perusahaan "Menciptakan Nilai bagi Pengguna" dan meningkatkan daya saing intinya untuk mencapai lompatan baru Zhenjiang Aran Machinery Co., LTD

Komitmen Layanan Purnajual Produk

Pabrikan akan menjamin kualitas peralatan (kecuali untuk konsumsi rutin, suku cadang mesin, dan bahan habis pakai) selama 12 bulan setelah pembayaran. Selama masa garansi, penjual akan sepenuhnya menjamin pengoperasian peralatan. Selama masa garansi, jika terjadi kegagalan atau kerusakan kualitas selama pengoperasian peralatan, penjual akan mengirimkan suku cadang yang sama kepada pengguna melalui udara dengan biaya penjual.

Setelah paving beton terjual, atas permintaan pengguna akhir, teknisi servis profesional dari stasiun servis keliling dalam dan luar negeri akan dikirim ke lokasi tanpa dipungut biaya untuk pemasangan, komisioning, dan pelatihan teknis selama 15 hari. Biaya tiket pesawat pulang pergi ke lokasi kerja dan biaya transportasi lokal untuk personel servis profesional akan ditanggung oleh pengguna. Selain itu, jika proyek pembeli memerlukan layanan teknis tambahan setelah komisioning dan pelatihan teknis selesai, penjual akan mengatur agar teknisi servisnya memperpanjang masa tinggal atau mengunjungi lokasi.

Perusahaan akan terus mengoptimalkan produk dan memberikan jaminan layanan. Setelah menerima pemberitahuan permintaan layanan dari pembeli, kami akan memberikan balasan tertulis dalam waktu 24 jam, mengusulkan metode penanganan yang sesuai, dan mengirimkan suku cadang melalui udara atau ekspres ke lokasi pengguna dalam waktu sesingkat mungkin, sehingga pengguna luar negeri kami dapat menikmati layanan teknis dan pasokan suku cadang seumur hidup.

Jaminan Kualitas untuk Proses Produksi dan Manufaktur
